PITAGORA Arredo Urbano a LED

Arredo urbano a LED dal design essenziale e pulito. Disponibile nelle versioni da 20 W, 35 W e 45 W con ottiche stradali H5, H6, HA, HB, HC, simmetriche H7, H8, H9, Asimmetrica S7, S8.

Il design innovativo, l’ampia gamma di ottiche e la qualità dei materiali fanno di Pitagora un’ottima soluzione per tutte le necessità di arredo urbano. La sorgente luminosa a LED (Lumileds) è disponibile di base con temperatura colore di 4000 K, con la possibilità su richiesta anche di avere 2700 K, 3000 K o 3500 K. Alto coefficiente di resa cromatica CRI≥80, disponibile con potenza 20 W, 35 W o 45 W con ottiche stradali H5, H6, HA, HB, HC, simmetriche H7, H8, H9, Asimmetriche  S7, S8. Il vetro è temperato di tipo sodico calcico con uno spessore di 5 mm e garantisce una trasparenza del 91%.

Grado IP

IP 66

Classe di protezione

II

CRI

≥80

Voltaggio

220-240 V AC 50/60 Hz

Peso Max

3 Kg

Garanzia

5 Anni

Corpo

Corpo e raccordo palo in alluminio pressofuso in lega UNI EN 1706 (Basso tenore di Rame), doppia verniciatura a polvere poliestere restistente alla nebbia salina. Viteria in acciaio inox AISI 304. Vetro temperato di tipo sodico calcico, con spessore 5 mm. Garantita una trasparenza del 91%.

Sorgenti

Sorgente luminosa a LED (lumileds) con possibilità di temperatura colore standard Natural White 4000 K, disponibile su richiesta le versioni 2700 K, 3000 K e 3500 K
Alto coefficiente di resa cromatica CRI≥80
Ottiche in PCO
Ottiche disponibili: stradali H5, H6, HA, HB, HC (scarica qui il pdf), simmetriche H7, H8, H9 e asimmetriche S7, S8

Alimentazione

Driver integrato, disponibile su richiesta le versioni dimmerabile e DALI
Voltaggio 220-240 V AC 50/60Hz
Temperatura d’esercizio -40°+45°.

Applicazioni

Parcheggi, Parchi, Piazze, Zone Pedonabili, Piste Ciclabili

Sistemi di controllo

ON-OFF: fisso non dimmerabile
MV: Dimmerazione automatica (mezzanotte virtuale) con profilo di default
DALI: interfaccia di dimmerazione digitale DALI 2
DI: interfaccia di dimmerazione analogica 1-10V
NEMA: possibilità di applicare il connettore NEMA IP66

Nota

Disponibile su richiesta le versioni 2700 K, 3000 K e 3500 K
Corpo RAL 7015
Adatto per pali con diametro da 40mm a 60mm. Per diametri maggiori è necessario ordinare raccordo kit palo cod. LKITA00000000064

Decadimento del flusso luminoso

≥100.000 hr L90B10

Colori

Maggiori informazioni sul prodotto? Compila il form oppure chiama al numero 030.32583990

  Resta aggiornato sui nostri prodotti e novità! Iscriviti alla nostra Mailing List.

  Acconsento al trattamento dei dati personali secondo la normativa della Privacy vigente. Consulta la Privacy Policy

* Campi obbligatori.

Distribuzione luminosa


  • Ottica HA
  • Ottica HB
  • Ottica HC
  • Ottica H5
  • Ottica H6

Codici prodotto ON-OFF
(Per i codici delle versioni Dimmer e Dali consultare le schede tecniche)

scorri la tabella verso destra

Codice Sorgente Potenza Flusso apparecchio Flusso sorgente Temperatura CRI Ottica Tipo ottica Controllo opzionale Scheda tecnica LDT
Codice Sorgente Potenza Flusso apparecchio Flusso sorgente Temperatura CRI Ottica Tipo ottica Controllo opzionale Scheda tecnica LDT
L00PI40H5LP40020 LED 20 W 2662 lm 3600 lm 4000 K ≥80 H5 Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI
L00PI40H5LP40035 LED 35 W 4507 lm 6300 lm 4000 K ≥80 H5 Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI
L00PI40H5LP40045 LED 45 W 5773 lm 8100 lm 4000 K ≥80 H5 Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI
L00PI40H6LP40020 LED 20 W 2171 lm 3600 lm 4000 K ≥80 H6 Arredo urbano Dimmer - DALI
L00PI40H6LP40035 LED 35 W 3652 lm 6300 lm 4000 K ≥80 H6 Arredo urbano Dimmer - DALI
L00PI40H6LP40045 LED 45 W 4665 lm 8100 lm 4000 K ≥80 H6 Arredo urbano Dimmer - DALI
L00PI40H7LP40020 LED 20 W 3123 lm 3600 lm 4000 K ≥80 H7 Simmetrica 60° Dimmer - DALI
L00PI40H7LP40035 LED 35 W 5231 lm 6300 lm 4000 K ≥80 H7 Simmetrica 60° Dimmer - DALI
L00PI40H7LP40045 LED 45 W 6720 lm 8100 lm 4000 K ≥80 H7 Simmetrica 60° Dimmer - DALI

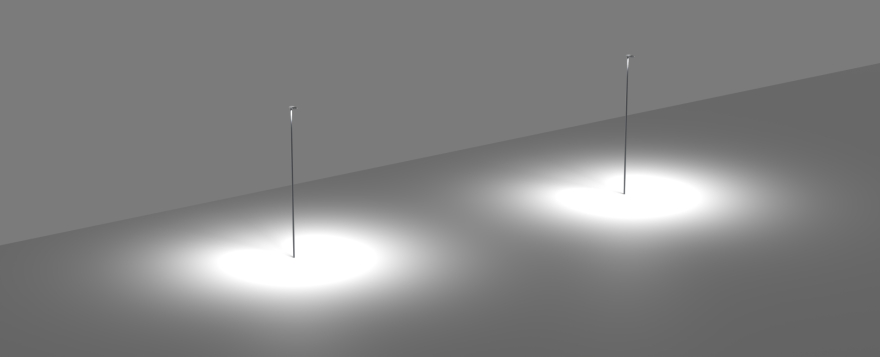

L00PI40H8LP40020 LED 20 W 2985 lm 3600 lm 4000 K ≥80 H8 Simmetrica 90° Dimmer - DALI
L00PI40H8LP40035 LED 35 W 5001 lm 6300 lm 4000 K ≥80 H8 Simmetrica 90° Dimmer - DALI
L00PI40H8LP40045 LED 45 W 6720 lm 8100 lm 4000 K ≥80 H8 Simmetrica 90° Dimmer - DALI
L00PI40H9LP40020 LED 20 W 3171 lm 3600 lm 4000 K ≥80 H9 Simmetrica 30° Dimmer - DALI
L00PI40H9LP40035 LED 35 W 5363 lm 6300 lm 4000 K ≥80 H9 Simmetrica 30° Dimmer - DALI
L00PI40H9LP40045 LED 45 W 6876lm 8100 lm 4000 K ≥80 H9 Simmetrica 30° Dimmer - DALI
L00PI40HALP40020 LED 20 W 3022 lm 3600 lm 4000 K ≥80 HA Arredo urbano Dimmer - DALI
L00PI40HALP40035 LED 35 W 5067 lm 6300 lm 4000 K ≥80 HA Arredo urbano Dimmer - DALI
L00PI40HALP40045 LED 45 W 6504 lm 8100 lm 4000 K ≥80 HA Arredo urbano Dimmer - DALI
L00PI40HBLP40020 LED 20 W 2422 lm 3600 lm 4000 K ≥80 HB Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI
L00PI40HBLP40035 LED 35 W 4047 lm 6300 lm 4000 K ≥80 HB Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI
L00PI40HBLP40045 LED 45 W 5182 lm 8100 lm 4000 K ≥80 HB Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI
L00PI40HCLP40020 LED 20 W 2090 lm 3600 lm 4000 K ≥80 HC Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI
L00PI40HCLP40035 LED 35 W 3520 lm 6300 lm 4000 K ≥80 HC Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI
L00PI40HCLP40045 LED 45 W 4496 lm 8100 lm 4000 K ≥80 HC Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI

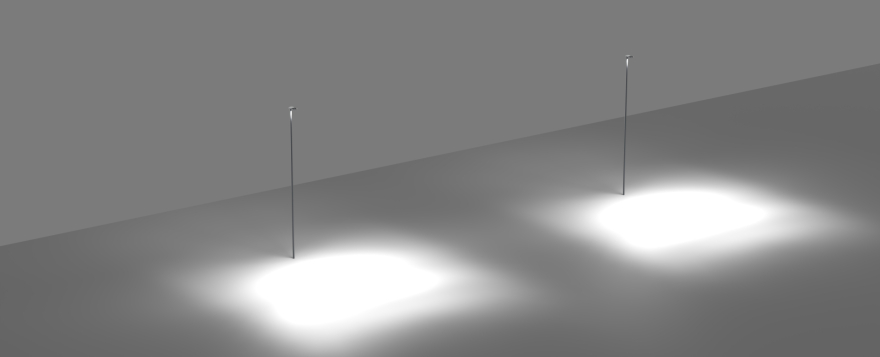

L00PI40S7LP40020 LED 20 W 2538 lm 3600 lm 4000 K ≥80 S7 Asimmetrica 45° Dimmer - DALI
L00PI40S7LP40035 LED 35 W 4244 lm 6300 lm 4000 K ≥80 S7 Asimmetrica 45° Dimmer - DALI
L00PI40S7LP40045 LED 45 W 5443 lm 8100 lm 4000 K ≥80 S7 Asimmetrica 45° Dimmer - DALI
L00PI40S8LP40020 LED 20 W 1939 lm 3600 lm 4000 K ≥80 S8 Asimmetrica 55º Dimmer - DALI
L00PI40S8LP40035 LED 35 W 3257 lm 6300 lm 4000 K ≥80 S8 Asimmetrica 55° Dimmer - DALI
L00PI40S8LP40045 LED 45 W 4164 lm 8100 lm 4000 K ≥80 S8 Asimmetrica 55° Dimmer - DALI

Scarica qui il libretto d'istruzione:

Disponibile anche nella versione 2700K, 3000K e 3500K. Per diverse temperature colore non esitate a contattarci

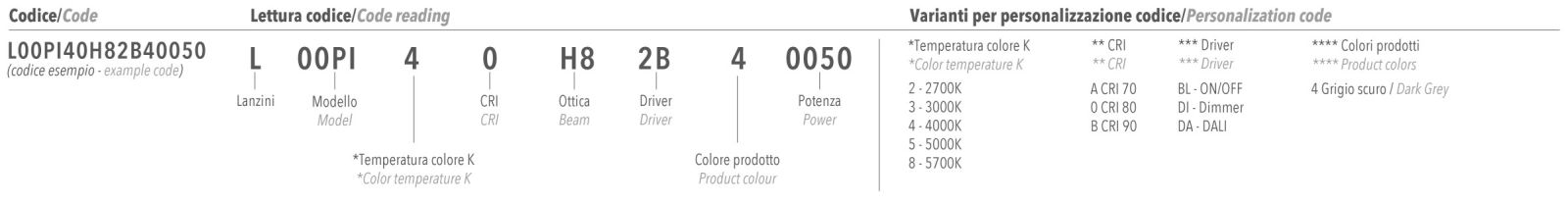

Come leggere e comporre un nuovo codice:
