CARTESIO Arredo Urbano a LED

Arredo urbano a LED dal design essenziale e pulito. Disponibile nelle versioni da 20 W, 35 W e 45 W con ottiche stradali H5, H6, HA, HB, HC e simmetriche H7, H8, H9 e asimmetrica S7, S8.

CARTESIO rappresenta perfettamente la fusione tra un design essenziale e minimalista e l’affidabilità di un prodotto dalle alte performance illuminotecniche. La sorgente luminosa a LED (Lumileds) è disponibile di base con temperatura colore di 4000 K, con la possibilità su richiesta anche di avere 2700 K, 3000 K o 3500 K. Alto coefficiente di resa cromatica CRI≥80, disponibile con potenza 20 W, 35 W o 45 W con ottiche stradali H5, H6, HA, HB, HC, simmetriche H7, H8, H9 e asimmetriche S7, S8. Il vetro è temperato di tipo sodico calcico con uno spessore di 5 mm e garantisce una trasparenza del 91%.

Grado IP

IP 66

Classe di protezione

II

CRI

≥80

Voltaggio

220-240 V AC 50/60 Hz

Peso Max

3,2 Kg

Garanzia

5 Anni

Corpo

Corpo e raccordo palo in alluminio pressofuso in lega UNI EN 1706 (Basso tenore di Rame), doppia verniciatura a polvere poliestere restistente alla nebbia salina. Viteria in acciaio inox AISI 304. Vetro temperato di tipo sodico calcico, con spessore 5 mm. Garantita una trasparenza del 91%.

Sorgenti

Sorgente luminosa a LED (lumileds) con possibilità di temperatura colore standard Natural White 4000 K, disponibile su richiesta le versioni 2700 K, 3000 K e 3500 K. Alto coefficiente di resa cromatica CRI≥80. Ottiche in PCO.
Ottiche disponibili: stradali H5, H6, HA, HB, HC (scarica qui il pdf), simmetriche H7, H8, H9 e asimmetrica S7, S8.

Alimentazione

Driver integrato, disponibile su richiesta le versioni dimmerabile e DALI
Voltaggio 220-240 V AC 50/60Hz
Temperatura d’esercizio -40°+45°.

Applicazioni

Parcheggi, Parchi, Piazze, Zone Pedonabili, Piste Ciclabili

Sistemi di controllo

ON-OFF: fisso non dimmerabile
MV: Dimmerazione automatica (mezzanotte virtuale) con profilo di default
DALI: interfaccia di dimmerazione digitale DALI 2
DI: interfaccia di dimmerazione analogica 1-10V
NEMA: possibilità di applicare il connettore NEMA IP66

Nota

Disponibile su richiesta le versioni 2700 K, 3000 K e 3500 K
Corpo RAL 7015
Adatto per pali con diametro da 40mm a 60mm. Per diametri maggiori è necessario ordinare raccordo kit palo cod. LKITA00000000064

Decadimento del flusso luminoso

≥100.000 hr L90B10

Colori

Codici prodotto ON-OFF
(Per i codici delle versioni Dimmer e Dali consultare le schede tecniche)

scorri la tabella verso destra

Codice Sorgente Potenza Flusso apparecchio Flusso sorgente Temperatura CRI Ottica Tipo ottica Controllo opzionale Scheda tecnica LDT
Codice Sorgente Potenza Flusso apparecchio Flusso sorgente Temperatura CRI Ottica Tipo ottica Controllo opzionale Scheda tecnica LDT
L00CA40H5LP40020 LED 20 W 2231 lm 3600 lm 4000 K ≥80 H5 Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI
L00CA40H5LP40035 LED 35 W 3751 lm 6300 lm 4000 K ≥80 H5 Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI
L00CA40H5LP40045 LED 45 W 4812 lm 8100 lm 4000 K ≥80 H5 Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI
L00CA40H6LP40020 LED 20 W 2171 lm 3600 lm 4000 K ≥80 H6 Arredo urbano Dimmer - DALI
L00CA40H6LP40035 LED 35 W 3652 lm 6300 lm 4000 K ≥80 H6 Arredo urbano Dimmer - DALI
L00CA40H6LP40045 LED 45 W 4665 lm 8100 lm 4000 K ≥80 H6 Arredo urbano Dimmer - DALI
L00CA40H7LP40020 LED 20 W 3135 lm 3600 lm 4000 K ≥80 H7 Simmetrica 60° Dimmer - DALI
L00CA40H7LP40035 LED 35 W 5231 lm 6300 lm 4000 K ≥80 H7 Simmetrica 60° Dimmer - DALI
L00CA40H7LP40045 LED 45 W 6722 lm 8100 lm 4000 K ≥80 H7 Simmetrica 60° Dimmer - DALI

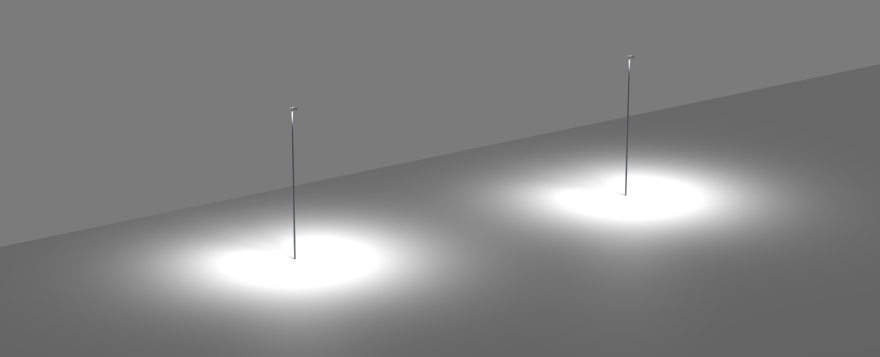

L00CA40H8LP40020 LED 20 W 2972 lm 3600 lm 4000 K ≥80 H8 Simmetrica 90° Dimmer - DALI
L00CA40H8LP40035 LED 35 W 5001 lm 6300 lm 4000 K ≥80 H8 Simmetrica 90° Dimmer - DALI
L00CA40H8LP40045 LED 45 W 6410 lm 8100 lm 4000 K ≥80 H8 Simmetrica 90° Dimmer - DALI
L00CA40H9LP40020 LED 20 W 3168 lm 3600 lm 4000 K ≥80 H9 Simmetrica 30° Dimmer - DALI
L00CA40H9LP40035 LED 35 W 5330 lm 6300 lm 4000 K ≥80 H9 Simmetrica 30° Dimmer - DALI
L00CA40H9LP40045 LED 45 W 6826 lm 8100 lm 4000 K ≥80 H9 Simmetrica 30° Dimmer - DALI
L00CA40HALP40020 LED 20 W 2736 lm 3600 lm 4000 K ≥80 HA Arredo urbano Dimmer - DALI
L00CA40HALP40035 LED 35 W 4606 lm 6300 lm 4000 K ≥80 HA Arredo urbano Dimmer - DALI
L00CA40HALP40045 LED 45 W 5882 lm 8100 lm 4000 K ≥80 HA Arredo urbano Dimmer - DALI

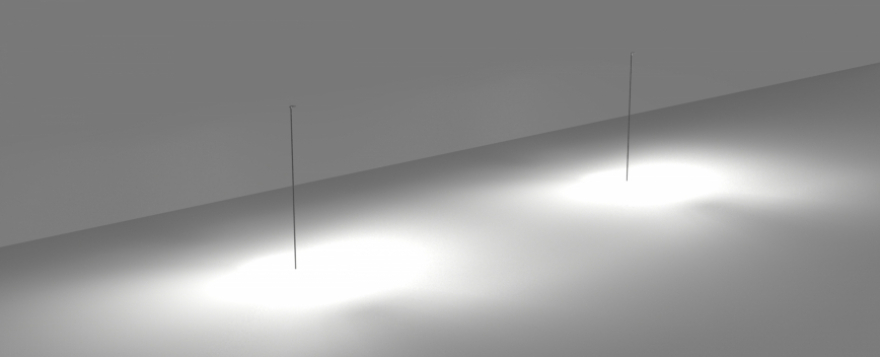

L00CA40HBLP40020 LED 20 W 2195 lm 3600 lm 4000 K ≥80 HB Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI
L00CA40HBLP40035 LED 35 W 3685 lm 6300 lm 4000 K ≥80 HB Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI
L00CA40HBLP40045 LED 45 W 4719 lm 8100 lm 4000 K ≥80 HB Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI

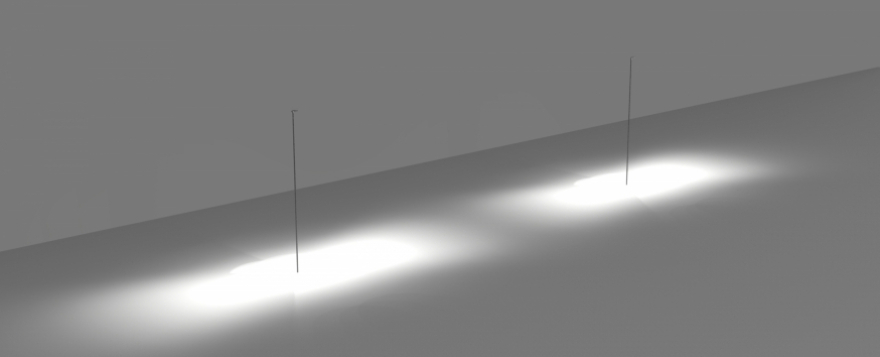

L00CA40HCLP40020 LED 20 W 1809 lm 3600 lm 4000 K ≥80 HC Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI
L00CA40HCLP40035 LED 35 W 3027 lm 6300 lm 4000 K ≥80 HC Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI
L00CA40HCLP40045 LED 45 W 3879 lm 8100 lm 4000 K ≥80 HC Arredo urbano, giardini, viali alberati, aree verdi, parchi, passeggiate Dimmer - DALI

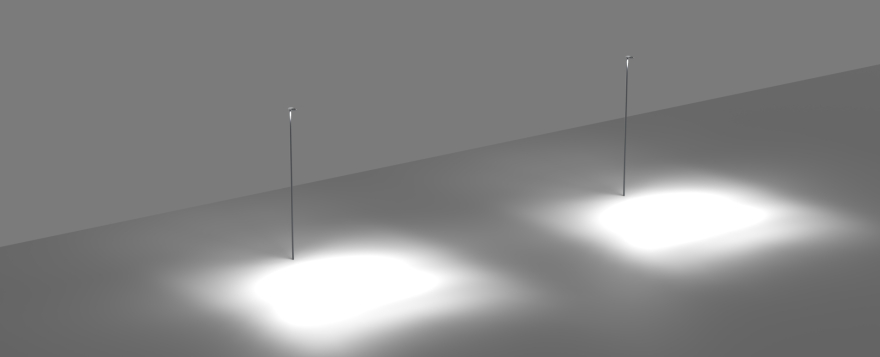

L00CA40S7LP40020 LED 20 W 2764 lm 3600 lm 4000 K ≥80 S7 Asimmetrica 45° Dimmer - DALI
L00CA40S7LP40035 LED 35 W 4606 lm 6300 lm 4000 K ≥80 S7 Asimmetrica 45° Dimmer - DALI
L00CA40S7LP40045 LED 45 W 5903 lm 8100 lm 4000 K ≥80 S7 Asimmetrica 45° Dimmer - DALI
L00CA40S8LP40020 LED 20 W 2333 lm 3600 lm 4000 K ≥80 S8 Asimmetrica 55° Dimmer - DALI
L00CA40S8LP40035 LED 35 W 3915 lm 6300 lm 4000 K ≥80 S8 Asimmetrica 55º Dimmer - DALI
L00CA40S8LP40045 LED 45 W 5003 lm 8100 lm 4000 K ≥80 S8 Asimmetrica 55° Dimmer - DALI

Scarica qui il libretto d'istruzione:

Disponibile anche nella versione 2700K, 3000K e 3500K. Per diverse temperature colore non esitate a contattarci
Come leggere e comporre un nuovo codice:
